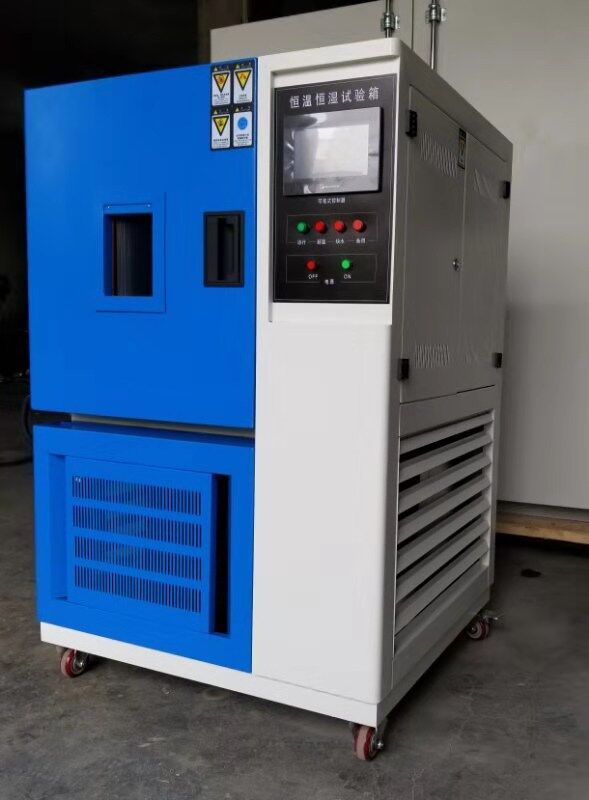

高低溫交變試驗箱

技術規格書

產品用途：

該設備主要是針對于電工、電子產品，以及其原器件，及其它材料在高溫、低溫的環境下貯存、運輸、使用時的適應性試驗。該試驗設備主要用于對產品按照國家標準要求或用戶自定要求，在低溫、高溫、條件下，對產品的物理以及其他相關特性進行環境模擬測試，測試后，通過檢測，來判斷產品的性能，是否仍然能夠符合預定要求，以便供產品設計、改進、鑒定及出廠檢驗用。

一、技術規格：

1、產品名稱：高低溫交變試驗箱

   產品型號：SW/GDW-100B

2、溫度范圍： -70℃~200℃

3、溫度波動度：±0.5℃

4、溫度均勻度：±2℃

5、升溫速率： 3℃/min

6、降溫速率：0.7~1.5℃/min

7、電源： 220V，50Hz

8、工作室尺寸：D400×W450×H550

9、儀表： PLC智能控制，控溫精確，有較強的抑制溫度過沖能力。

二、結構、材質與特點：

1、試驗箱分為四大部分，即：試驗工作室箱體、送風循環系統、制冷系統、加熱系統；

2、試驗箱內部均為SUS304不銹鋼制成；外表噴塑處理。

3、循環系統:耐溫低噪音空調型電機,噪音低，風速高,多葉式離習風輪件；

4、制冷系統:原裝進口全封閉風冷壓縮制冷方式；

5、箱門上設有觀察窗，可觀察箱內試樣狀態。

三、電氣控制系統：

1、    控制器型號：JCD

2、顯示方式：PLC（可連接電腦）

3、運行方式：定值方式

4、設定方式：英文按鍵輸入

5、溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)

6、顯示分辨率

溫度：0.1℃

   　　　　　時間：0.1min

7、輸入：熱電偶（鉑電阻/電壓/電流等，根據設備需要）

8、控制方式：抗積分飽和PID

   　　　　　BTHC平衡調溫控制方式(溫度試驗設備)

9、溫度測量

   　　　　　　溫度：PT100型鎧裝熱電阻

10、主要電器均采用：歐姆龍、德力西品牌

四、制冷系統：

1、 壓縮機：法國原裝進口環保型 “泰康”壓縮機

2、 制冷方式：雙壓縮機制冷

3、 冷凝方式：風冷

4、 制冷劑：環保型R404a

5、 翅片斜率式蒸發器

6、 美國“艾高”干燥過濾器

7、意大利“卡士妥”電磁閥

8、膨脹閥：原裝進口丹麥

9、風冷翅片式冷凝器

10、節流裝置：熱力膨脹閥、毛細管

五、保溫系統：

1、保溫系統采用超細玻璃棉，內外膽連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導。

2、箱門密封采用精制硅橡膠，從而在高、低溫下不存在老化及硬化現象。

六、保護系統：

1、 整體設備超溫

2、 壓縮機過熱保護

3、 壓縮機過電流保護

4、 整體設備定時

5、 快速保險絲

6、 風機過熱保護

7、 漏電運行指示，報警后自動停機等保護

七、附件：

1、引線孔（可選）：直徑φ50mm  1個，在試驗箱側壁上,位置待定

2、觀察窗：電熱防結露中空玻璃觀測窗（W200×H300mm），其位置在室體結構允許的條件下可按用戶要求訂制

3、視窗照明燈：1盞

八、產品標準：

系該設備是按照下列標準之一或其結合為依據而制造的:

GB 10589-89 低溫試驗箱技術條件

GB 10592-89 高低溫試驗箱技術條件

GB 11158-89 高溫試驗箱技術條件

GB/T5170.2-1996 電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備

GB2423.1-89 電工電子產品基本試驗規程 試驗A:低溫試驗方法

GB2423.2-89 電工電子產品基本試驗規程 試驗B:高溫試驗方法

GB2424.1-89 電工電子產品基本環境試驗規程 高溫低溫試驗導則

九、產品裝箱單：

1、高低溫試驗箱   1 臺

2、產品說明書    1 份

3、合格證、產品保修卡       1份

4、樣品架       1套

質量保證及售后服務

本公司在長期的實踐中建立了完善的技術支持和售后服務管理體系，服務小組負責與用戶的溝通及售后服務質量監督，產品支持小組負責技術支持和售后服務的全面技術工作。

在技術支持方面，具有完善的技術支持體系，可以提供如下方式的技術支持：

A）、技術培訓

專業工程師對需方操作人員、維修人員進行現場培訓，至掌握基本的操作和維護技能。

B）、服務電話熱線：

專業工程師為用戶提供日常技術咨詢和故障處理服務。

C）、現場響應服務

設備出現故障后，供方接到通知（必要時以書面?zhèn)髡嫘问剑⒃?4小時內派工程師到達需方現場（特殊情況除外，如法定假日等），需方提供配合。

D）、維修

設備在正常使用情況下，免費保修12個月；超出保質期，供方提供優惠配件，需方享有終生維護服務。
